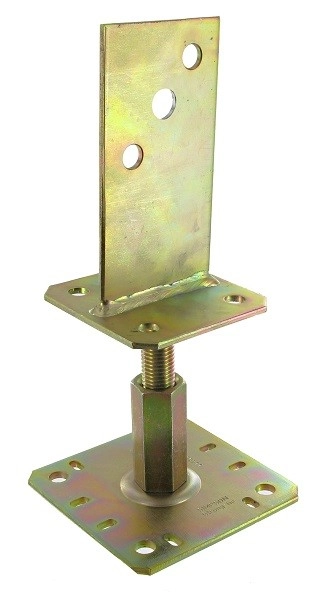

Support De Poteau Réglable SIMPSON – H.320 X ép.4 Mm – PPSR320

Matière

• – Acier S235 JR suivant NF EN 10025
• – Finition bichromaté suivant NF EN ISO 2081
• – Épaisseur : 4 mm.

Avantages

• – Conçu spécialement pour reprendre des efforts de soulèvement
• – Peut être réglé après la pose

Support

• – Porteur : bois, béton, acier (poteau 200 x 200 maxi)
• – Porté : bois massif, bois lamellé-collé, bois composite

Domaines d’utilisation

• – Auvent
• – Pergola
• – Véranda
• – Terrasse
• – Console

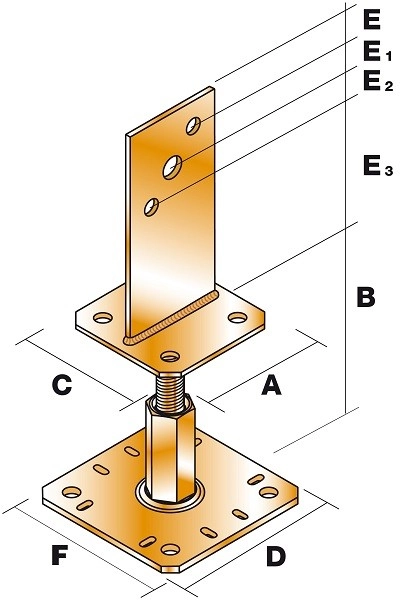

• Dimensions :

• – Largeur A: 100 mm
• – Hauteur B: 100 à 150 mm
• – Longueur C: 100 mm x D130 x E20 mm x E1 25 x E2 25 x E3 100 x F130
• – Épaisseur : 4 mm

• Percages :

• Âme :
• – Nombre : 1 et 2
• – Diamètre : Ø17 et Ø13

• Platine :
• – Nombre : 4
• – Diamètre : Ø12

• Valeurs caractéristiques [kN] :
• [Fr1] : 48.8; [Fr2] : 20.9

• Fixations :

• Sur bois :
• – Broches STD12 ou STD16
• – Boulons Ø 12 mm ou 16 mm suivant perçages

• Sur béton :
• – Cheville mécanique : goujon WA M12-104/5.
• – Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

• Sur acier :
• – Boulons

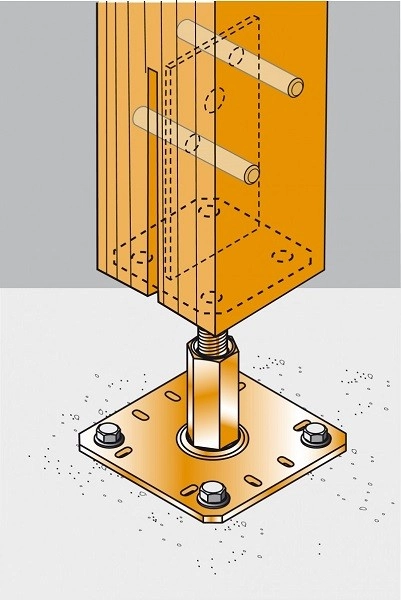

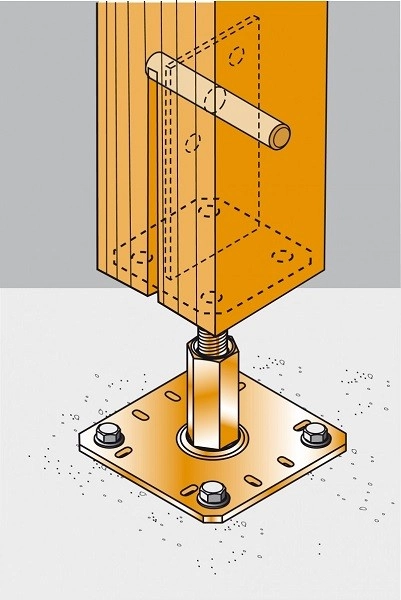

• Installation:

• Partie haute :

• 1. Réaliser une entaille verticale en âme du poteau (largeur en fonction de l’épaisseur de l’âme)
• 2. Identifier la position des broches (ou boulons) sur les flancs du poteau
• 3. Percer transversalement le poteau pour y insérer les broches (diamètre de perçage fonction du diamètre de la broche)
• 4. Positionner le pied de poteau en âme et insérer les broches.

• Partie basse :

• 1. Fixer le pied de poteau au poteau
• 2. Percer le support verticalement, au diamètre et à la profondeur préconisés
• 3. Mettre en place le poteau et finaliser la fixation au sol à l’aide de scellement
• 4. Le pied de poteau peut aussi être noyé dans le béton au moment où ce dernier est coulé.
