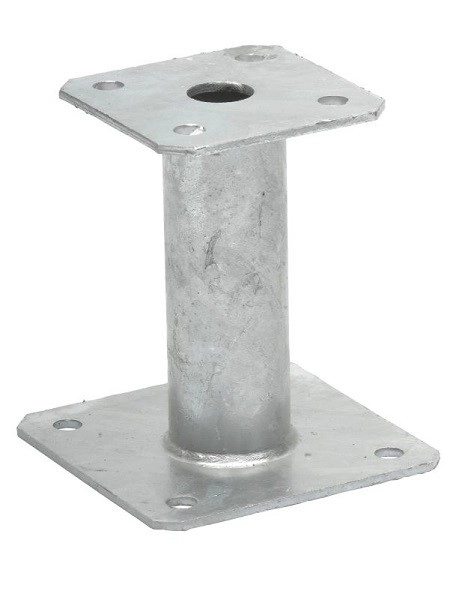

Les pieds de poteau fixes PPA sont polyvalents, ils sont couramment utilisés dans les applications structurelles.
Matière
- – Acier S235 JR suivant NF EN 10025
- – Galvanisé à chaud suivant NF EN ISO 1461
- – Épaisseur : 4 mm.
Avantages
- – Ne nécessite aucun usinage
- – Compatible avec les tirefonds et goujons Simpson Strong-Tie
- – Reprise de charge en soulèvement
- – Hauteur réglable grâce à la tige à sceller.
Support
- – Porteur : bois massif, bois lamellé-collé, béton
- – Porté : bois massif, bois lamellé-collé, bois composite
Domaines d’utilisation
- – Poteaux de auvent
- – Pergola
- – Véranda

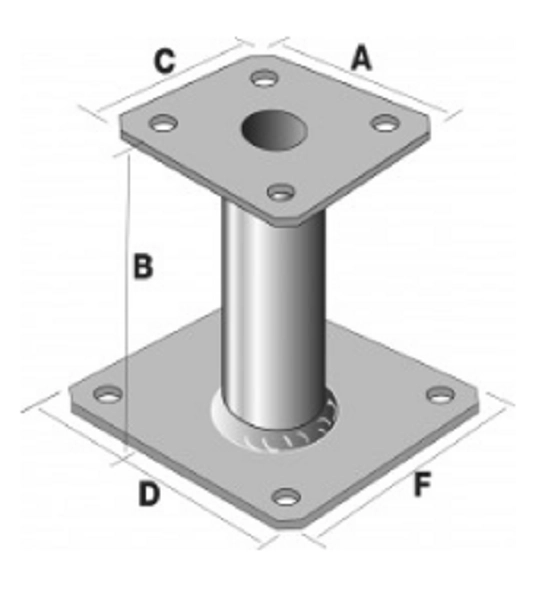

- Dimensions :
- – Largeur A: 100 mm
- – Hauteur B: 150 mm
- – Longueur C: 100 mm x D130 x F130 mm
- – Épaisseur : 4 mm
- Percages :
- Boulons : 8Ø12
- Valeurs caractéristiques descendantes [F1] [kN] : 76.1

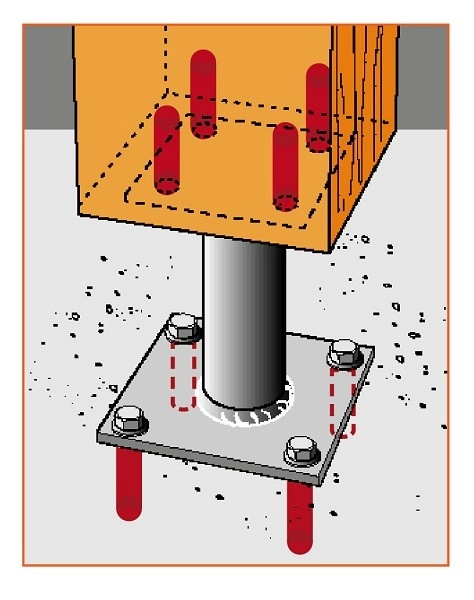

- Fixations :
- Sur poteau :
- – Tirefonds LAG Ø10×80.
- – Boulons
- Sur béton :
- – Cheville mécanique : goujon WA M10-78/5.
- – Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

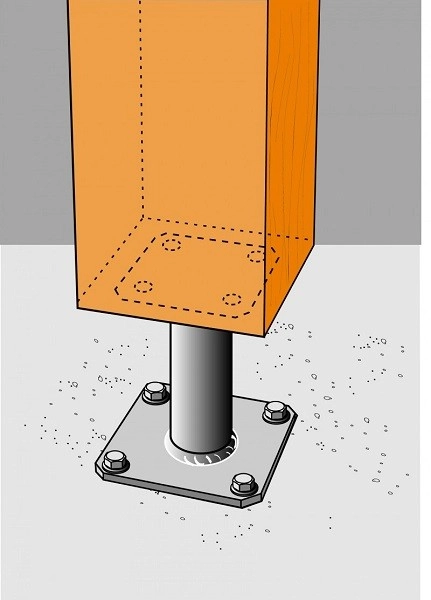

- Installation:
- Partie haute :
- 1. Placer la platine supérieure du pied de poteau sous le poteau
- 2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)
- Partie basse :
- 1. Positionner le poteau verticalement dans la structure
- 2. Identifier la position des ancrages au sol sur le support
- 3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies
- 4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
